Датчик гидростатического давления (уровня), датчик уровня, датчик давления

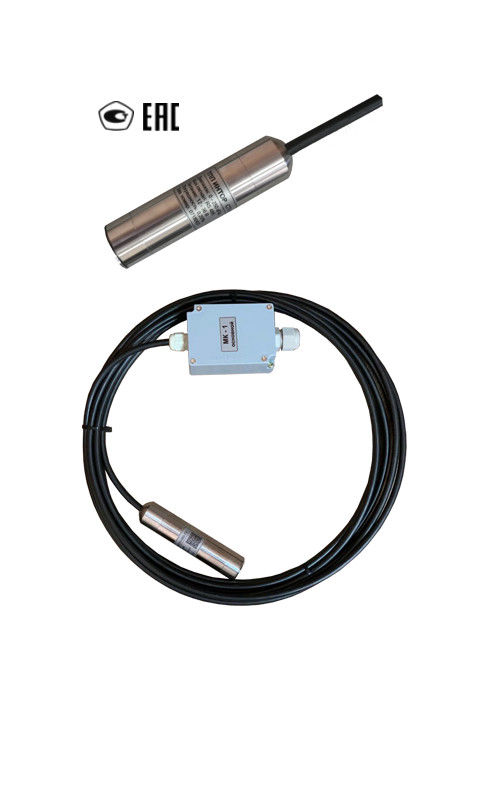

Погружной датчик уровня
(гидростатического давления) СТИ 110

Новый компактный, надежный и экономичный датчик гидростатического давления СТИ 110 предназначен для измерения уровня жидкостей различной плотности.

В основе датчика лежит высокочувствительный тензорезистивный чувствительный элемент с разделительной мембраной из нержавеющей стали и основной погрешностью до 0,2% от диапазона измерений. Датчик выполнен из нержавеющей стали, имеет защищенный гидрометрический кабель и обладает максимальным запасом прочности.

Датчики обеспечивают непрерывное преобразование гидростатического давления столба жидкости в нормированный унифицированный аналоговый или цифровой (RS485; UART) выходной сигнал.

Основное назначение датчика уровня СТИ 110 - контроль уровня жидкости в резервуарах различного объема и назначения, естественных водоемах, реках, каналах, водонапорных башнях и скважинах, что позволяет существенно упростить измерительный процесс, сделав его автоматизированным, что способствует увеличению производительности и эффективности функционирования любого предприятия.

Датчики СТИ 110 могут применяться как самостоятельно для измерения уровней, так и совместно с радиомодемами и электронно-передающими модулями использоваться в качестве контрольно-телекоммуникационных модулей для пьезометрических скважин, мобильных гидрологических постов и других измерительных систем.

Датчики СТИ 110 внесены в государственный реестр средств измерений России (№ 73762-19) и Республики Казахстан (№ KZ.02.03.00051-2019/73762-19).



ХАРАКТЕРИСТИКИ

Диапазоны измерения уровня (давления): от 0...1,6 м вод. ст.(16 КПа) до 0...80 м вод. ст.(400 КПа)

Основная погрешность: 0,5 / 0,25 / 0,20% ДИ

Выходной сигнал: 4...20 мА; 0...10 В; 1...5 В; 0...5 В; 0,5...4,5 В; UART (5 В); RS-485

Температура измеряемой среды: минус 10°C...+50 °C

Дополнительная погрешность от влияния температуры, %/10 0С 0,3

Напряжение питания постоянного тока, В:

     - для выходных сигналов 4..20мА; 0..10 В - 12..36

     - для выходных сигналов 1..5В;0..5В; 0,5..4,5В - 6..36

     - для цифровых сигналов RS485; UART (5В) - 6..36

Максимальная потребляемая мощность, ВА, не более

     - для выходных сигналов 4..20мА; 0..10В - 0,9

     - для выходных сигналов 1..5В;0..5В; 0,5..4,5В - 0,15

     - для цифровых сигналов RS485; UART (5В) - 0,15

Габаритные размеры, мм, не более: 27х120

Масса без кабеля, кг, не более: 0,25

Датчик гидростатического давления (уровня), датчик уровня, датчик давления

Датчик давления специализированный водозащищенный
СТИ 110 SE

Основное назначение специализированного водозащищенного датчика давления СТИ 110 SE – измерение и контроль избыточного давления на сложных технологических объектах, в которых при аварийных ситуациях возможно подтопление помещений (тепловые камеры, насосные станции, водопроводные и канализационные люки). Исполнение по водозащищённости IP 68 обеспечивает высокую степень защиты датчика при эксплуатации. Применение специализированных датчиков СТИ 110 SE позволяет существенно повысить надежность измерительного процесса в сложных условиях.

В качестве измерительного элемента в датчике применён высокочувствительный тензорезистивный сенсор с разделительной мембраной из нержавеющей стали. Корпус и присоединительный штуцер датчика выполнены из нержавеющей стали. Для соединения измерительной полости датчика с атмосферой используется защищенный гидрометрический кабель, выполненный из высокопрочного полимерного материала PE или PUR.

Датчики обеспечивают непрерывное преобразование избыточного давления жидкости или газа в унифицированный аналоговый или цифровой (RS485; UART) выходной сигнал.

Специализированные датчики СТИ 110 SE могут эксплуатироваться как самостоятельно для измерения давления на объектах контроля, так и с применением различных телеметрических устройств в автоматизированных системах управления и мониторинга.



ХАРАКТЕРИСТИКИ

Диапазоны измерения давления: от 0... 0,16 кг/см2 до 0...40 кг/см2.

Основная погрешность: 0,5 / 0,25 / 0,20% ДИ

Выходной сигнал: 4...20 мА; 0...10 В; 1...5 В; 0...5 В; 0,5...4,5 В; UART (5 В); RS-485

Присоединительный штуцер: по ГОСТ 25164-96

Пылеводозащита: IP 68

Температура измеряемой среды: минус 10 °C...+50 °C

Напряжение питания постоянного тока, В:

   - для выходных сигналов 4..20мА; 0..10 В - 12..36

   - для выходных сигналов 1..5В;0..5В; 0,5..4,5В - 6..36

   - для цифровых сигналов RS485; UART (5В) - 6..36

Максимальная потребляемая мощность, ВА, не более

   - для выходных сигналов 4..20мА; 0..10В - 0,9

   - для выходных сигналов 1..5В;0..5В; 0,5..4,5В - 0,15

   - для цифровых сигналов RS485; UART (5В) - 0,15

Габаритные размеры, мм, не более: 27х160

Масса без кабеля, кг, не более: 0,45

Датчик положения герконовый водозащищенный – «ДПГВ»

Датчик предназначен для электрической сигнализации положения перемещающихся отдельных частей и механизмов при выполнении различных технологических процессов. Датчики предназначены для работы в системах контроля в различных отраслях промышленности, в том числе на транспорте и в коммунальном хозяйстве.

Одним из наиболее успешных вариантов применения датчиков – установка их на клинкетах ворот шлюзовых камер и затворах галерей для контроля открытия – закрытия механизма.

Конструктивно датчик представляет собой два самостоятельных герметичных блока: блок, в котором установлен модуль с герконовыми переключателями и блок с магнитами, создающими постоянное магнитное поле. Оба блока выполнены в цилиндрических корпусах из нержавеющей стали и имеют влагонепроницаемое исполнение (IP68). В блоке герконов размещен модуль с герконовыми переключателями, установленными на двух платах, а полость корпуса заполнена герметиком. Блок магнита, в котором установлены постоянные магниты, конструктивно выполнен аналогично блоку геркона.

Величина зазора срабатывания герконов и длина соединительного кабеля определяется при заказе датчика.



ХАРАКТЕРИСТИКИ

Максимальное коммутируемое напряжение, В: 250

Максимальный коммутируемый ток, А: 1,0

Максимальная коммутируемая мощность, Вт (ВА): 30

Контролируемый зазор, мм: 50 - 150

Время срабатывания, мс, не более: 2,0

Длина соединительного кабеля, м: по заказу

Габаритные размеры, ДхШхВ, мм, не более:

   - блок герконов 75х160х50

   - блок магнитов 14х135х50

Масса, кг, не более: 1,8
